Kao dobavljač jednostavnih izmjenjivača topline, ključno je razumjeti kako mjeriti performanse ovih ključnih uređaja. Izmjenjivači topline koriste se u širokom rasponu primjena, od industrijskih procesa do HVAC sustava, a njihova učinkovitost može značajno utjecati na potrošnju energije i operativne troškove. U ovom postu na blogu podijelit ću neke ključne metode i metrike za mjerenje performansi jednostavnog izmjenjivača topline.
1. Brzina prijenosa topline (Q)
Brzina prijenosa topline je možda najosnovnija metrika za procjenu performansi izmjenjivača topline. Predstavlja količinu topline prenesenu s vrućeg fluida na hladni fluid u jedinici vremena. Matematički se može izračunati pomoću sljedeće jednadžbe:
[Q = m_hc_{p,h}(T_{h,in}-T_{h,out})=m_cc_{p,c}(T_{c,out}-T_{c,in})]
gdje su (m_h) i (m_c) maseni protok toplog i hladnog fluida, respektivno, (c_{p,h}) i (c_{p,c}) su specifični toplinski kapaciteti toplog i hladnog fluida, (T_{h,in}) i (T_{h,out}) su ulazne i izlazne temperature vrućeg fluida, i (T_{c,in}) i (T_{c,out}) su ulazne i izlazne temperature hladnog fluida.
Da bismo izmjerili brzinu prijenosa topline, moramo točno izmjeriti maseni protok i temperature obje tekućine. Mjerači protoka mogu se koristiti za mjerenje masenog protoka, dok se termoparovi ili temperaturni detektori (RTD) mogu koristiti za mjerenje temperatura.
2. Ukupni koeficijent prijenosa topline (U)
Ukupni koeficijent prijenosa topline mjera je sposobnosti izmjenjivača topline da prenosi toplinu kroz svoju površinu. Uzima u obzir toplinske otpore tekućina, stijenke izmjenjivača topline i sve slojeve onečišćenja. Ukupni koeficijent prijenosa topline može se izračunati pomoću sljedeće jednadžbe:
[Q = UA\Delta T_{lm}]
gdje je (A) područje prijenosa topline, a (\Delta T_{lm}) logaritam - srednja temperaturna razlika. Log - srednja temperaturna razlika izračunava se kao:
[\Delta T_{lm}=\frac{\Delta T_1-\Delta T_2}{\ln(\frac{\Delta T_1}{\Delta T_2})}]
gdje je (\Delta T_1=T_{h,in}-T_{c,out}) i (\Delta T_2=T_{h,out}-T_{c,in}) za izmjenjivač topline protutoka. Za izmjenjivač topline s paralelnim protokom, izračun je sličan, ali s različitim temperaturnim razlikama.
Kako bismo odredili ukupni koeficijent prijenosa topline, prvo mjerimo brzinu prijenosa topline (Q), površinu prijenosa topline (A) i logaritam - srednju temperaturnu razliku (\Delta T_{lm}). Tada možemo riješiti jednadžbu (U=\frac{Q}{A\Delta T_{lm}}) za (U). Viši ukupni koeficijent prijenosa topline ukazuje na učinkovitiji izmjenjivač topline.
3. Učinkovitost ((\epsilon))
Učinkovitost izmjenjivača topline definira se kao omjer stvarne brzine prijenosa topline i najveće moguće brzine prijenosa topline. Matematički, to je dato:
[\epsilon=\frac{Q}{Q_{max}}]
Najveća moguća brzina prijenosa topline (Q_{max}) događa se kada jedna od tekućina podliježe najvećoj mogućoj promjeni temperature. Može se izračunati kao:
[Q_{max}=C_{min}(T_{h,in}-T_{c,in})]
gdje je (C_{min}) manja od dvije stope toplinskog kapaciteta (C_h = m_hc_{p,h}) i (C_c = m_cc_{p,c}).
Učinkovitost je bezdimenzionalni parametar koji se kreće od 0 do 1. Veća učinkovitost znači da se izmjenjivač topline približava svom maksimalnom potencijalu prijenosa topline.
4. Pad tlaka
Uz učinak prijenosa topline, pad tlaka na izmjenjivaču topline također je važan faktor. Pad tlaka predstavlja gubitak energije zbog trenja tekućine i poremećaja protoka unutar izmjenjivača topline. Pretjerani pad tlaka može dovesti do povećanih zahtjeva za snagom pumpanja i smanjene učinkovitosti sustava.
Pad tlaka može se mjeriti pomoću senzora tlaka instaliranih na ulazu i izlazu svake struje tekućine. Za tekućinske tokove, pad tlaka obično se mjeri u jedinicama paskala (Pa) ili funti po kvadratnom inču (psi). Za protoke plina pad tlaka često se izražava u inčima vodenog stupca ((inH_2O)) ili milibarima (mbar).
Mjerenje učinka u različitim vrstama jednostavnih izmjenjivača topline
Trombonski bakreni koaksijalni izmjenjivač topline
TheTrombonski bakreni koaksijalni izmjenjivač toplineje vrsta izmjenjivača topline gdje se dvije koncentrične cijevi koriste za prijenos topline između dvije tekućine. Da bismo izmjerili njegovu izvedbu, možemo slijediti iste principe kao što je gore opisano. Međutim, zbog jedinstvenog dizajna, obrasci protoka i karakteristike prijenosa topline mogu se razlikovati od drugih vrsta izmjenjivača topline.
U trombonskom bakrenom koaksijalnom izmjenjivaču topline, unutarnja cijev obično nosi jednu tekućinu, dok vanjski prsten nosi drugu tekućinu. Područje prijenosa topline određeno je površinom unutarnje cijevi. Pad tlaka u unutarnjoj cijevi i annulusu potrebno je mjeriti odvojeno kako bi se razumio ukupni otpor protoka.

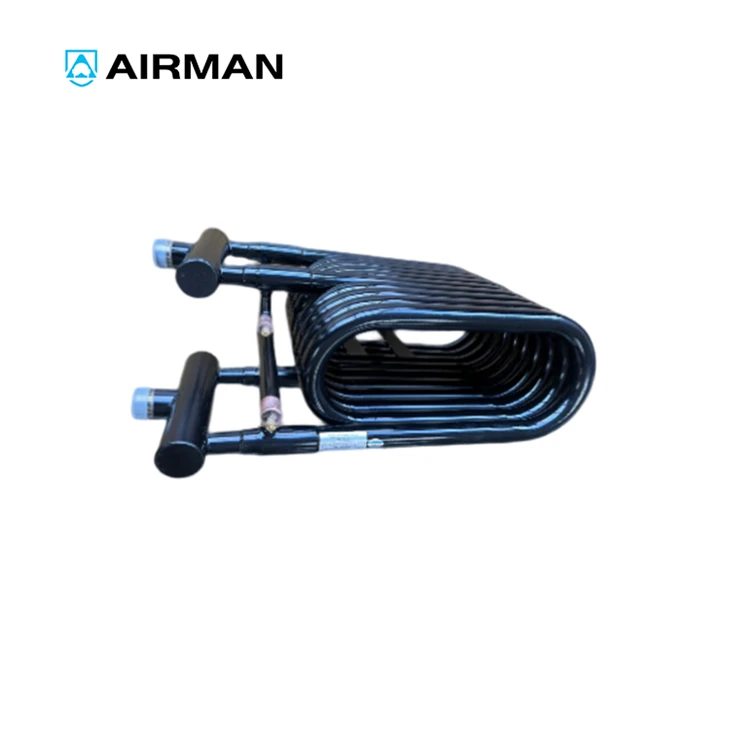

Izmjenjivač topline na tavanu
AnIzmjenjivač topline na tavanudizajniran je za prijenos topline između zraka u potkrovlju i druge tekućine, poput unutarnjeg zraka ili vode. Kada mjerimo njegovu učinkovitost, moramo uzeti u obzir specifične radne uvjete u potkrovlju, kao što su varijacije temperature i vlažnosti.
Stopa prijenosa topline može se izračunati na temelju temperaturnih razlika i masenog protoka zraka u potkrovlju i druge tekućine. Učinkovitost tavanskog izmjenjivača topline može se procijeniti kako bi se utvrdilo koliko dobro iskorištava dostupnu toplinu u potkrovlju. Pad tlaka zraka koji struji kroz izmjenjivač topline također je važan čimbenik jer utječe na performanse ventilacijskog sustava.
Izmjenjivač topline od školjkaste cijevi
TheIzmjenjivač topline od školjkaste cijevisastoji se od snopa cijevi zatvorenih u školjku. Jedna tekućina teče kroz cijevi, a druga tekućina kroz školjku. Mjerenje performansi cijevnih izmjenjivača topline zahtijeva pažljivo razmatranje složenih uzoraka protoka i mehanizama prijenosa topline.
Područje prijenosa topline je zbroj vanjskih površina svih cijevi. Na ukupni koeficijent prijenosa topline mogu utjecati čimbenici kao što su raspored cijevi, dizajn pregrade i svojstva tekućine. Potrebno je izmjeriti pad tlaka u cijevima i ljusci kako bi se osigurao učinkovit rad.
Važnost mjerenja učinka
Točno mjerenje učinka jednostavnog izmjenjivača topline ključno je iz nekoliko razloga. Prvo, omogućuje nam procjenu učinkovitosti izmjenjivača topline i identificiranje potencijalnih problema ili područja za poboljšanje. Praćenjem brzine prijenosa topline, ukupnog koeficijenta prijenosa topline, učinkovitosti i pada tlaka, možemo otkriti probleme kao što su onečišćenje, nepravilna distribucija protoka ili mehanička oštećenja.
Drugo, mjerenje performansi pomaže u optimiziranju rada izmjenjivača topline. Podešavanjem protoka, temperatura ili drugih radnih parametara, možemo maksimizirati učinkovitost prijenosa topline dok minimaliziramo pad tlaka i potrošnju energije.
Konačno, mjerenje učinka bitno je za kontrolu kvalitete i razvoj proizvoda. Kao dobavljač jednostavnog izmjenjivača topline, moramo osigurati da naši proizvodi ispunjavaju navedene zahtjeve za performansama. Provođenjem testova performansi naših izmjenjivača topline, našim kupcima možemo pružiti točne podatke o učinkovitosti i jamčiti pouzdanost i učinkovitost naših proizvoda.
Zaključak
Mjerenje učinka jednostavnog izmjenjivača topline uključuje kombinaciju prijenosa topline i mjerenja protoka tekućine. Izračunom ključnih metrika kao što su brzina prijenosa topline, ukupni koeficijent prijenosa topline, učinkovitost i pad tlaka, možemo sveobuhvatno procijeniti performanse izmjenjivača topline.
Različiti tipovi jednostavnih izmjenjivača topline, kao što su trombonski bakreni koaksijalni izmjenjivač topline, potkrovni izmjenjivač topline i cijevni izmjenjivač topline, imaju svoje jedinstvene karakteristike i zahtijevaju posebne tehnike mjerenja.
Ako ste zainteresirani za kupnju jednostavnih izmjenjivača topline ili trebate više informacija o mjerenju njihove učinkovitosti, slobodno nas kontaktirajte za detaljan razgovor. Posvećeni smo pružanju visokokvalitetnih izmjenjivača topline i profesionalne tehničke podrške kako bismo zadovoljili vaše specifične potrebe.
Reference
- Incropera, FP, DeWitt, DP, Bergman, TL, i Lavine, AS (2017.). Osnove prijenosa topline i mase. Wiley.
- Holman, JP (2010). Prijenos topline. McGraw - Hill.
